Bestückungspläne 70cm BreitbandTRX

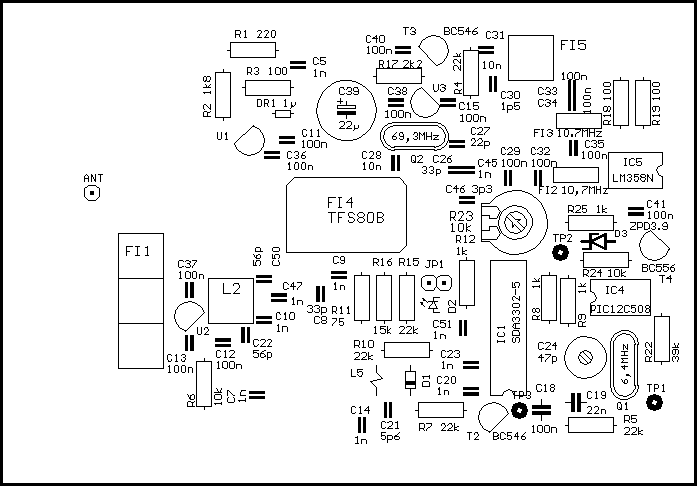

C.1 Empfänger Oberseite
![[Hier wäre ein Bild gewesen!]](best_rxo.gif)

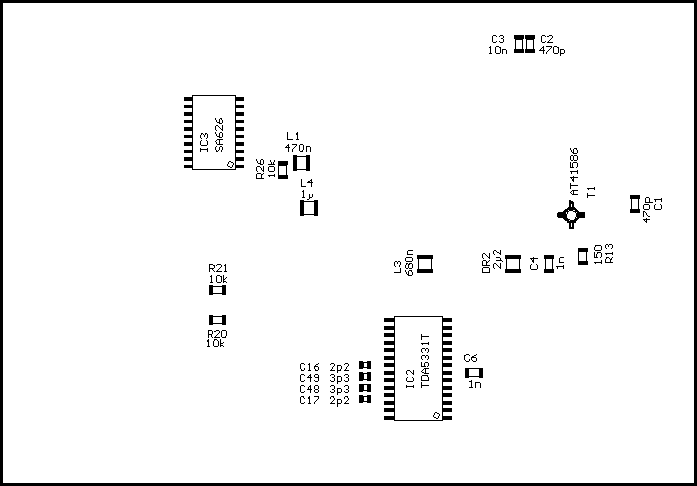

C.2 Empfänger Unterseite
![[Hier wäre ein Bild gewesen!]](best_rxu.gif)

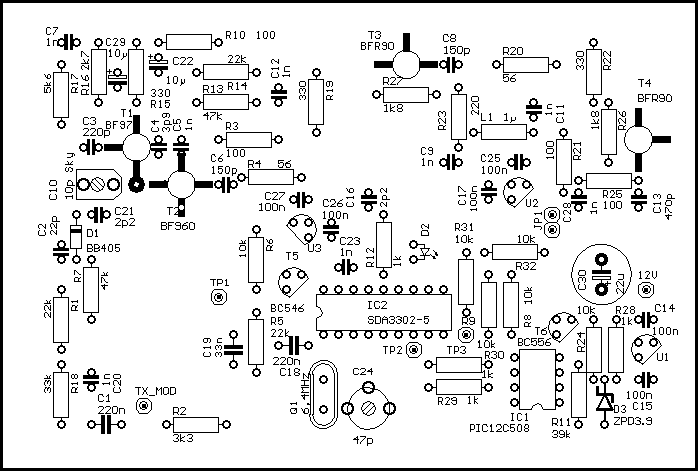

C.3 Steuersender
![[Hier wäre ein Bild gewesen!]](best_tx.gif)

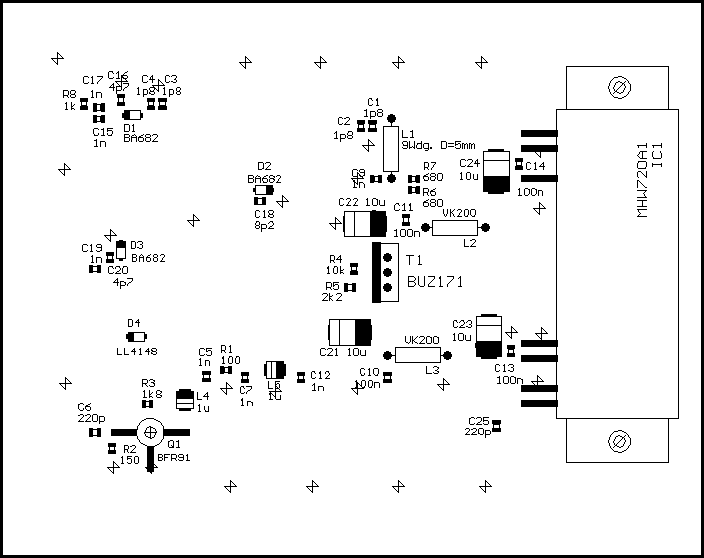

C.4 20W Endstufe
![[Hier wäre ein Bild gewesen!]](best_pa.gif)

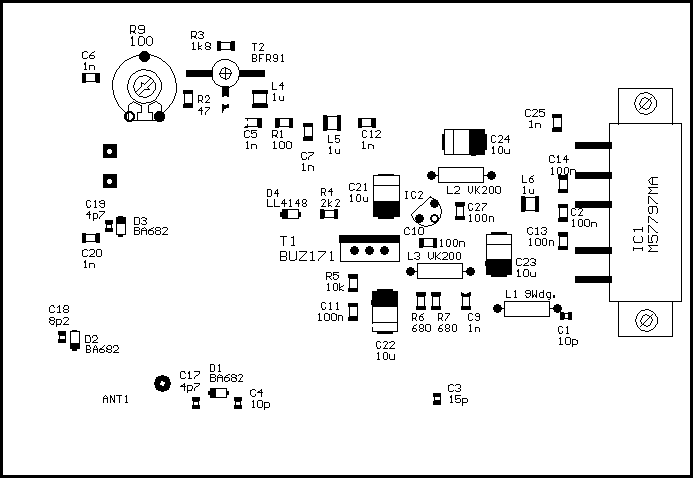

C.5 2-7W Endstufe
![[Hier wäre ein Bild gewesen!]](best_pak.gif)
